関心が高まるDAC技術
カーボンニュートラル社会の実現に向けて、大気から直接二酸化炭素（CO2）を分離して捕集・回収する技術（DAC： Direct Air Capture）が注目されています。イオン交換樹脂はDAC技術に使われるCO2捕集技術の一つで、特にアミンを官能基に持つ弱塩基性アニオン交換樹脂は、CO2吸着効率が高いことが実証されています。
イオン交換樹脂を利用したCO2の捕集
Purolite® A110 は、高いCO2吸着効率をもつマクロポーラス型・スチレン系の母材をもつ弱塩基性アニオン交換樹脂です。ラボレベルの試験装置を用いて、A110と同等他社製品のCO2吸着性能を比較した事例を紹介します。
【試験条件】
- 樹脂量：4.4mL、水分率15%以下に調整
- 供給ガス：400ppm CO2を含む純空気、相対湿度20%、温度24-25℃に調整
- 通気速度：950mL/minまたは13,000BV/h
- ガスと樹脂の接触時間：0.28秒

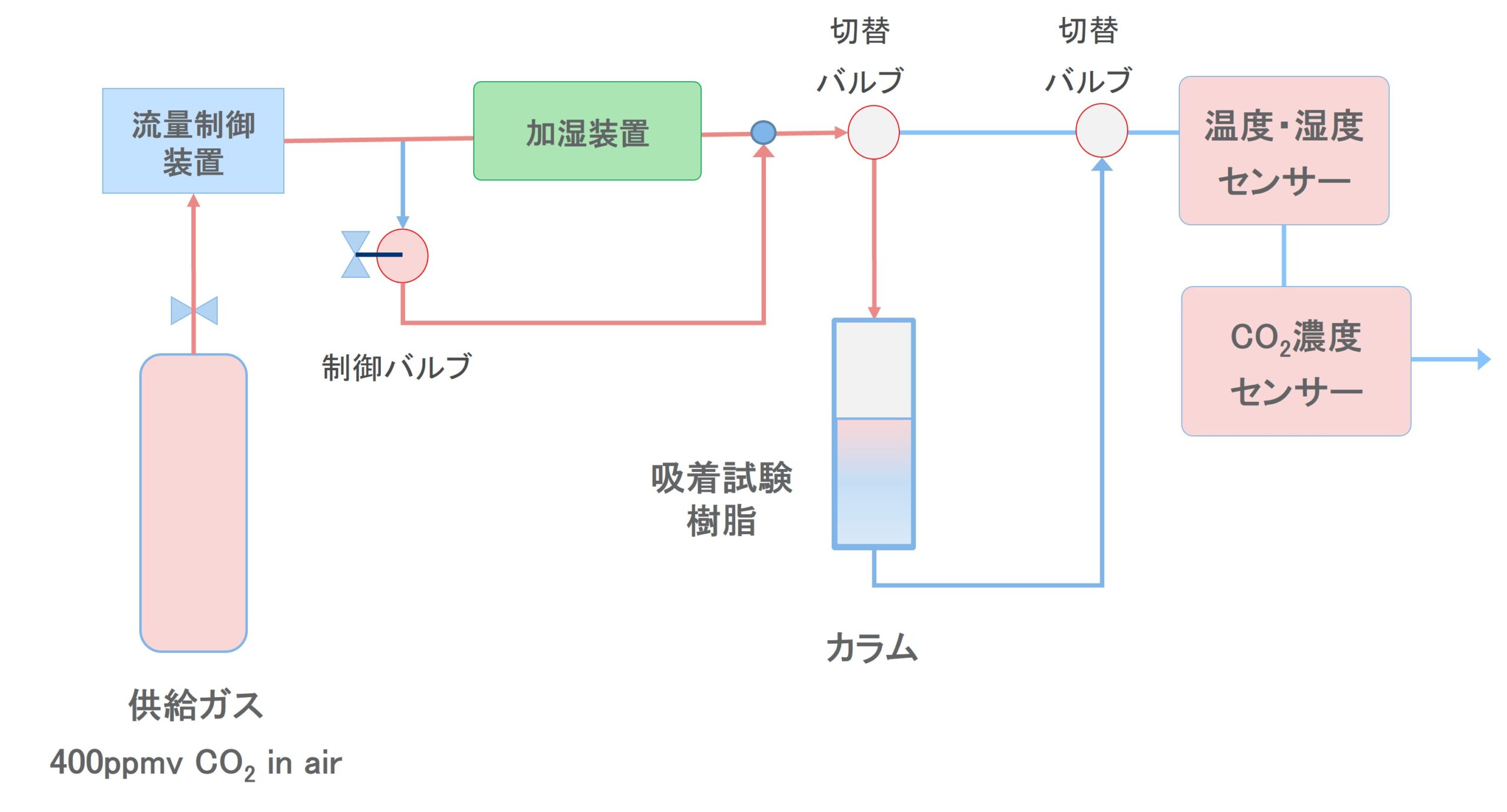

図1：試験装置の概要
【試験結果】
供給ガスを樹脂に通過させた後のCO2濃度の経時変化（図2）、およびCO２吸収効率の経時変化（図3）について、他社製樹脂（マクロポーラス型・スチレン系母材の弱塩基性イオン交換樹脂）と比較しました。
破過時のCO2濃度を350ppmと想定する場合、A110は50,900BVに対し他社製は38,700BVであり、A110のCO2吸収量が30％以上多いことを示しました。
またCO2吸収効率90%以上を保持するBV数を比較すると、A110は29,500BVに対して他社製は22,500BVであり、A110は高い吸着性能をより長時間維持できていたことを確認しました。

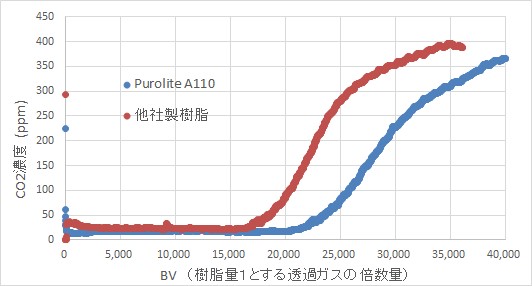

図2：樹脂通過後のCO2濃度の経時変化

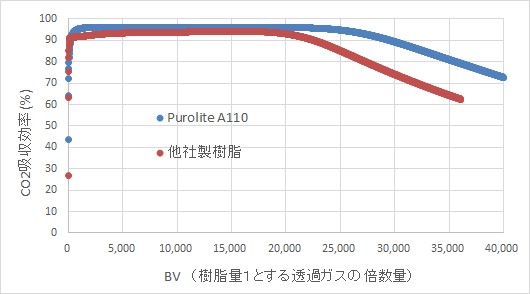

図3：CO2吸収効率の経時変化
【関連記事】
課題の解決方法を提案します★炭酸ガス吸着用イオン交換樹脂のご紹介 [2017-09-22]
